поставка после модернизации и капитального ремонта
вальцшлифовальный станок мод.ХШ5-20Н26
Вальцешлифовальный станок предназначен для шлифовки валков на предприятиях металлургической и других отраслей промышленности, а также для изготовления новых валков и крупногабаритных тел вращения на заводах тяжелого машиностроения.
1000 мм
максимальный диаметр обработки
6000 мм
максимальное расстояние между упорными центрами
6000 мм
максимальная длина обработки
20 000 кг
максимальная масса обработки
5600 мм
максимальная длина шлифования цилиндрических поверхностей
6400 мм
максимальная длина перемещения каретки
14600х6720х3260 мм
габариты станка
63 530 кг
масса станка
модернизация узлов
и этапы ремонта

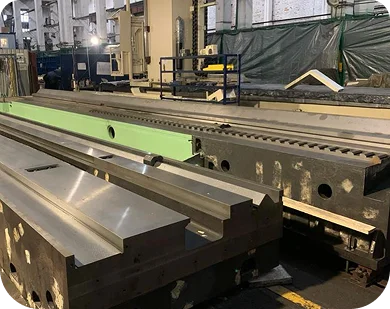

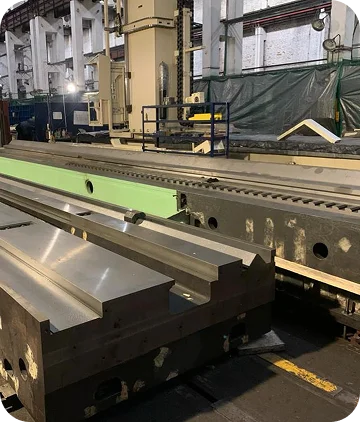

Увеличение размеров

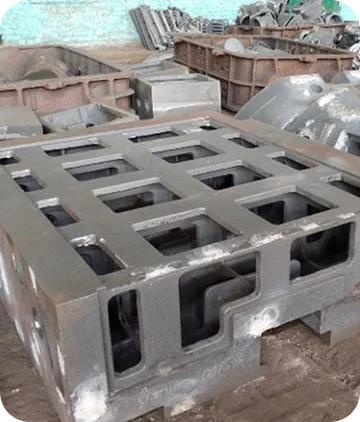

Разработаны чертежи отливок для станины изделия и станины шлифовальной бабки. На основании этих чертежей разработана технология изготовления модельной оснастки и выполнены отливки заготовок станин. Полученные отливки подверглись термообработке, а также черновой и получистовой механической обработке.

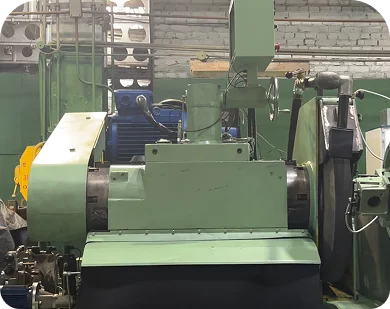

Шлифовальная бабка
Восстановлен шпиндель шлифовальной бабки, восстановлен гидродинамический подшипник с обеспечением прилегаемости по пятну контакта. Заменен датчика диаметра круга. Модернизирован привод поперечных подач с установкой ШВП. Установлена линейка для индикации перемещения

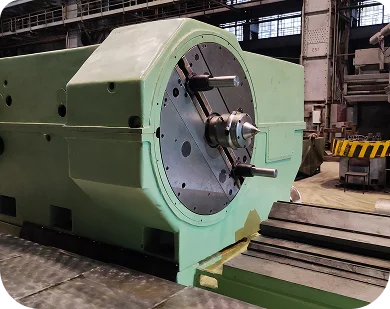

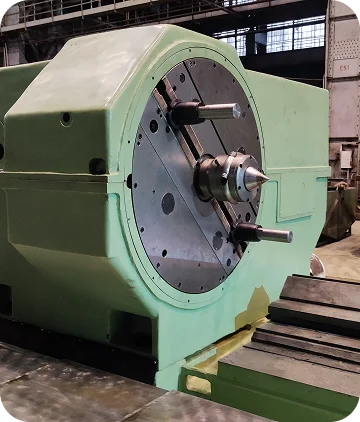

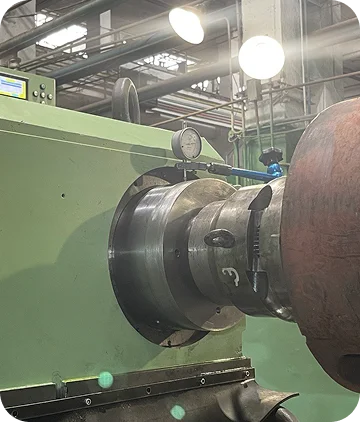

Передняя бабка
Восстановлен клиноременной редуктор, механизм выталкивания центра. Произведена замена клиновых ремней с регулировкой натяга.

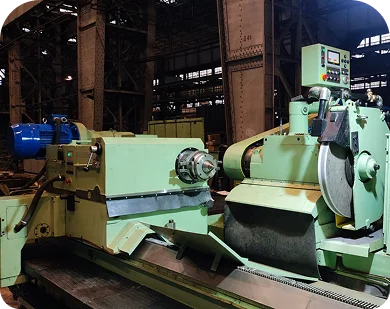

Задняя бабка
Выполнен ремонт верхнего корпуса с восстановлением геометрии отверстия пиноли, изготовлена новая пиноль. Ремонт механизма перемещения и зажима пиноли, замена тарельчатых пружин. Замена подшипников, РТИ. Ревизия и восстановление привода и редуктора перемещения задней бабки и механизма фиксации.

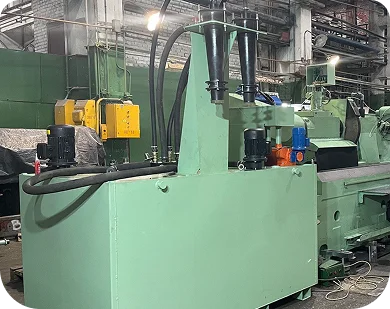

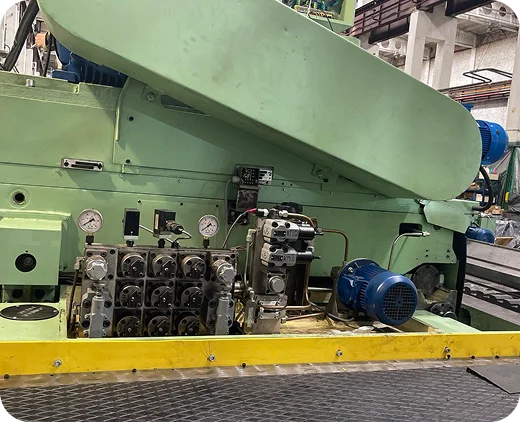

Модернизация системы гидравлики

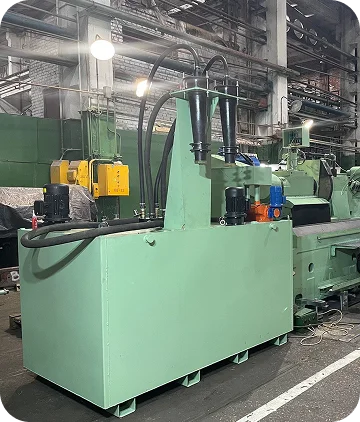

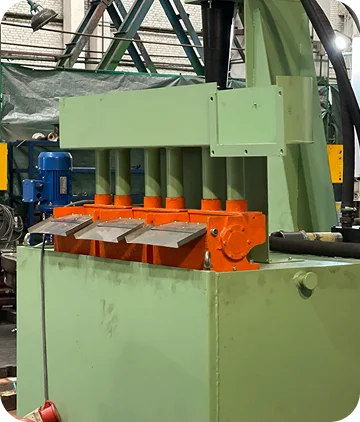

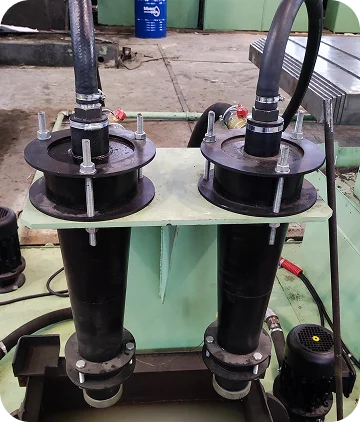

Выполнена модернизация системы гидравлики с заменой гидроаппаратуры на всех узлах станка. Восстановлена система подачи и сбора СОЖ (изготовлен бак СОЖ, замены насосов СОЖ, замена трубопроводов, изготовлены лотки сбора и слива охлаждающей жидкости в бак, установлена система фильтрации СОЖ).

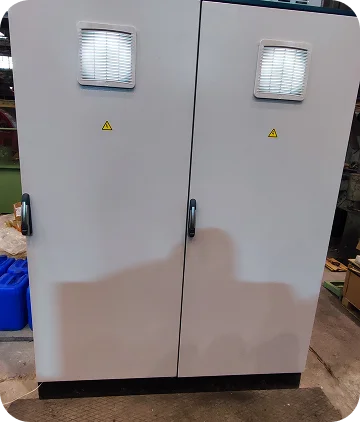

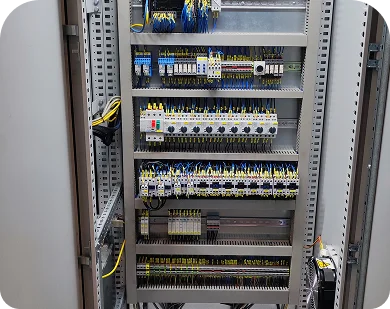

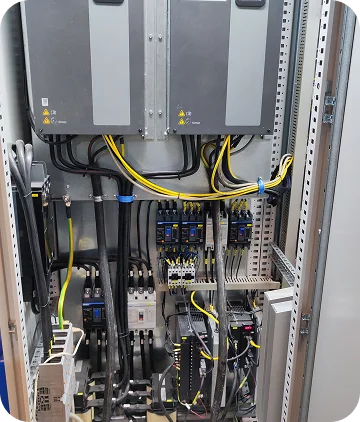

Новый шкаф и пульт управления
Был изготовлен и установлен шкаф управления с пультом оператора, с сенсорная ЖК-панелью. Смонтированы частотно-управляемые приводы. Установлен сервопривод механизма поперечных подач. Асинхронные электродвигатели заменены на новые. Интегрированы концевые выключатели.

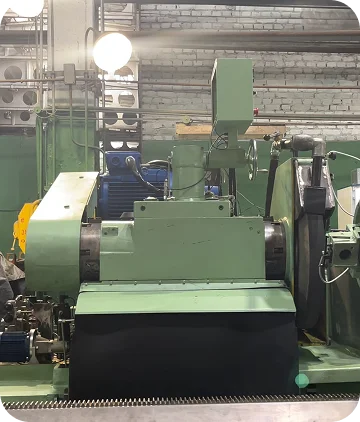

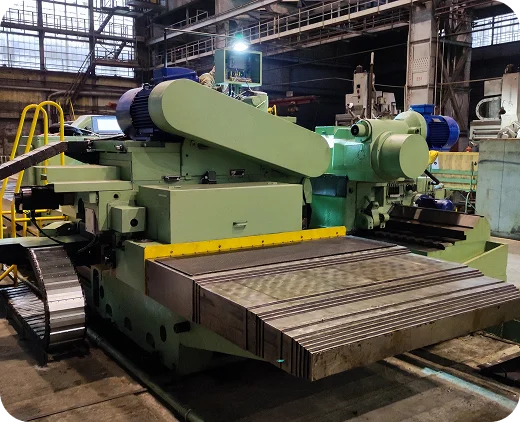

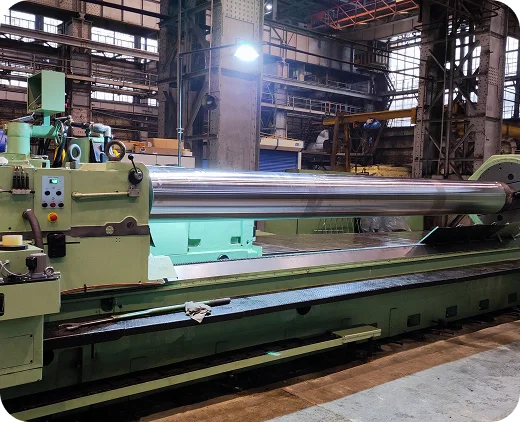

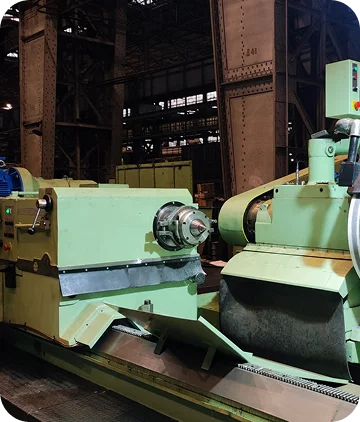

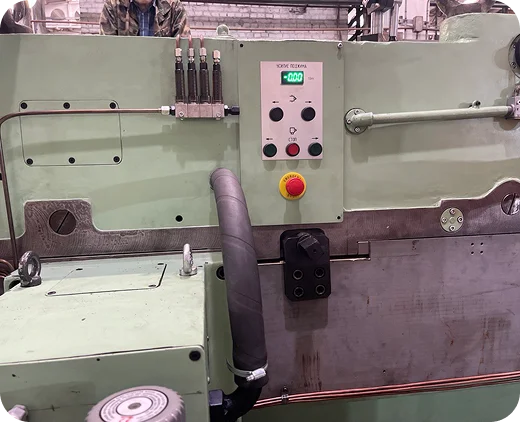

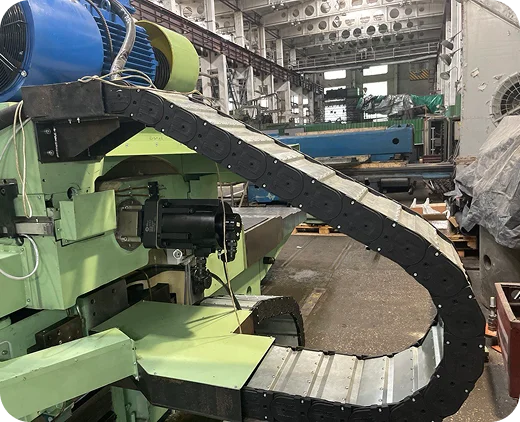

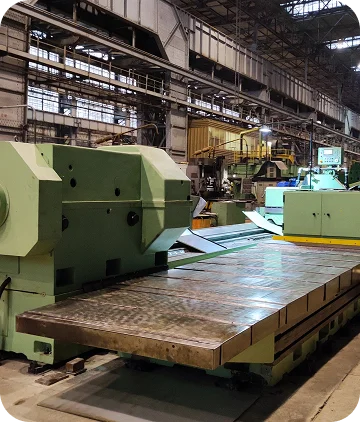

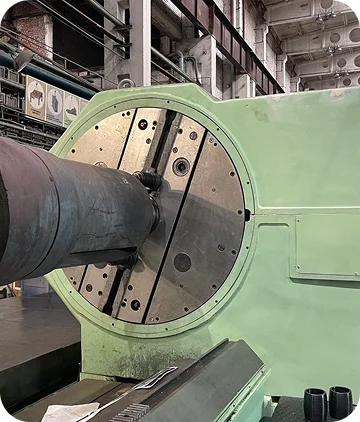

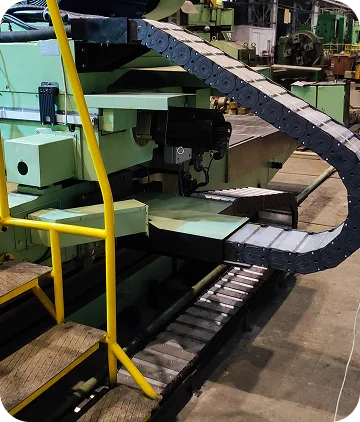

основные узлы станка
после модернизации
