Проектирование станков

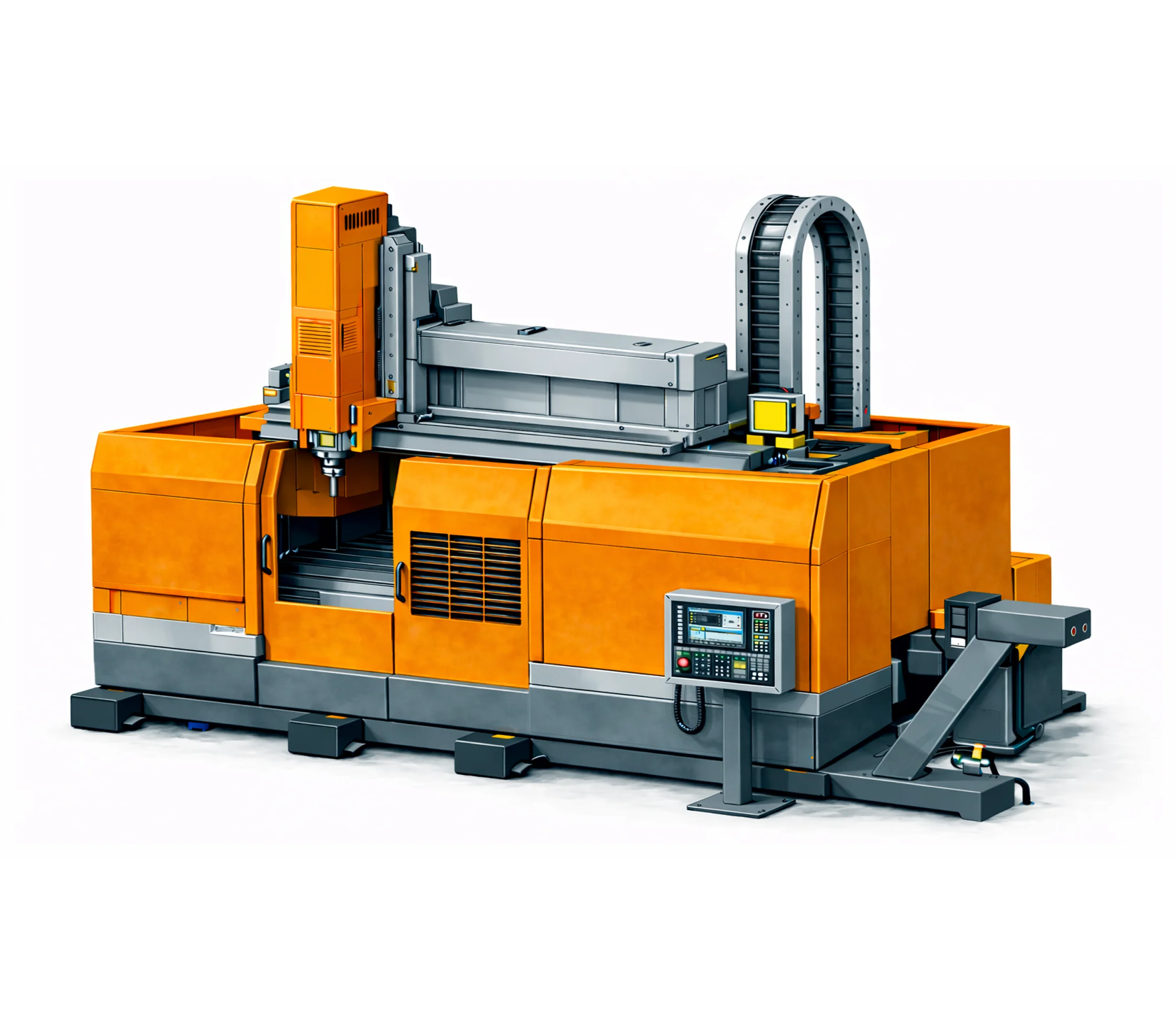

SMK 1525M2Ф4
технические характеристики станка
Класс точности по ГОСТ 8-82
Н
Наибольший диаметр обрабатываемой заготовки, мм
3000
Наибольшая высота обрабатываемой заготовки, мм
1000
Наибольшая масса обрабатываемой заготовки, кг
10000
Диаметр плашкой, мм
2500
Мощность привода главного движения, кВт
55
Частота вращения плашкой, мин⁻¹
1,6-100
Наибольший крутящий момент на плашкой, Н·м
4000
Наибольшее перемещение поперечины, мм
1200
Диапазон рабочих подач суппорта, мм/мин
0,1-6000
Наибольшая скорость установочных перемещений суппорта, мм/мин
10000
Наибольшие (тяговое) усилие подачи по оси винта перемещения суппорта, Н
20000
Наибольшее перемещение ползуна, мм
1100
Диапазон рабочих подач ползуна, мм/мин
0,1-6000
Наибольшая скорость установочных перемещений ползуна, мм/мин
10000
Наибольшее тяговое усилие подачи по оси перемещения ползуна, Н
20000
Конец цилиндра ползуна по ГОСТ 3.004-93
50
Сечение ползуна, мм
260x260
Мощность привода цилиндра ползуна, кВт
22
Наибольший крутящий момент цилиндра ползуна, Н·м
1000
Диапазон частот вращения цилиндра ползуна, мин⁻¹
16-2500
Диапазон частот вращения плашкой в рабочем фрезерном режиме, мин⁻¹
0,01-2,4
Наибольшая частота вращения плашкой в фрезерном режиме, мин⁻¹
4,5
Магазин вращательных инструментов:
- - число позиций, шт
- - максимальная масса инструмента, кг
- - максимальная длина инструмента, мм
- - максимальный диаметр инструмента, мм
- 12
- 20
- 500
- 125
Магазин токарных инструментов:
- - число позиций, шт
- - максимальный вес инструмента с резьбовым валиком, кг
- - максимальный вылет инструмента при внешнем трениях, мм
- - максимальный вылет инструмента при внутреннем трениях, мм
- 4
- 80
- 140
- 190
Габаритные размеры ОЦ (вместе с отдельно расположенными агрегатами и электрооборудованием), мм:
- - длина, не более
- - ширина, не более
- - высота, не более
- 8500
- 8500
- 5600

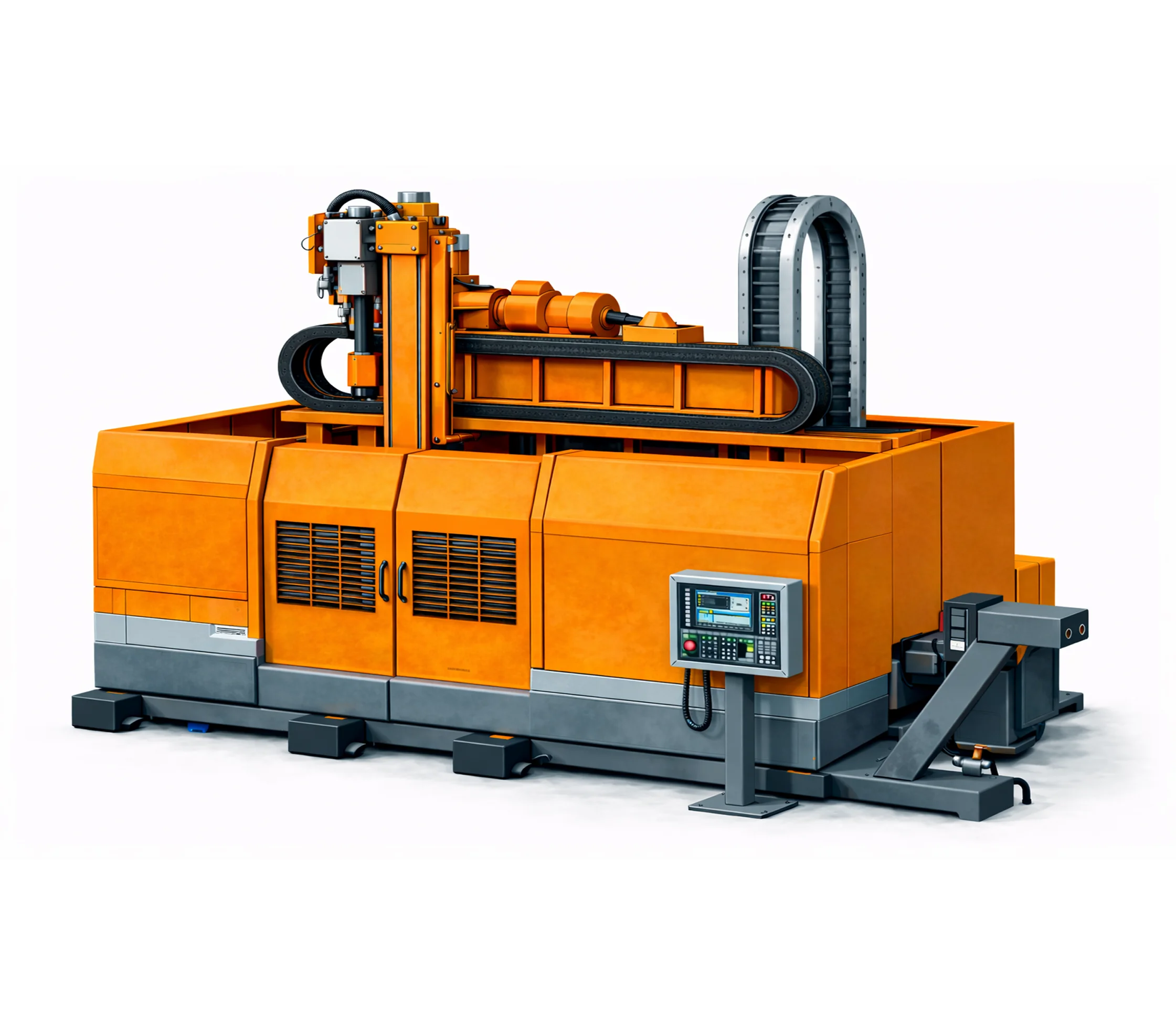

SMK 1525M2Ф4
технические характеристики станка
Класс точности по ГОСТ 8-82
Н
Наибольший диаметр обрабатываемой заготовки, мм
1600
Наибольшая высота обрабатываемой заготовки, мм
1350
Наибольшая масса обрабатываемой заготовки, кг
15000
Диаметр плашкой, мм
1250
Мощность привода главного движения, кВт
55
Частота вращения плашкой, мин⁻¹
1,6-400
Наибольший крутящий момент на плашкой, Н·м
26000
Наибольшее перемещение поперечины, мм
1200
Диапазон рабочих подач суппорта, мм/мин
0,1-6500
Наибольшая скорость установочных перемещений суппорта, мм/мин
10 000
Наибольшие (тяговое) усилие подачи по оси винта перемещения суппорта, Н
20000
Наибольшее перемещение ползуна, мм
1100
Диапазон рабочих подач ползуна, мм/мин
0,1-6500
Наибольшая скорость установочных перемещений ползуна, мм/мин
15000
Наибольшее тяговое усилие подачи по оси перемещения ползуна, Н
20000
Конец цилиндра ползуна по ГОСТ 3.004-93
50
Сечение ползуна, мм
260x260
Мощность привода цилиндра ползуна, кВт
22
Наибольший крутящий момент цилиндра ползуна, Н·м
1000
Диапазон частот вращения цилиндра ползуна, мин⁻¹
16-3000
Диапазон частот вращения плашкой в рабочем фрезерном режиме, мин⁻¹
0,01-2,5
Наибольшая частота вращения плашкой в фрезерном режиме, мин⁻¹
4,5
Магазин вращательных инструментов:
- - число позиций, шт
- - максимальная масса инструмента, кг
- - максимальная длина инструмента, мм
- - максимальный диаметр инструмента, мм
- 12
- 25
- 500
- 125
Магазин токарных инструментов:
- - число позиций, шт
- - максимальный вес инструмента с резьбовым валиком, кг
- - максимальный вылет инструмента при внешнем трениях, мм
- - максимальный вылет инструмента при внутреннем трениях, мм
- 4
- 150
- 2000
- 250
Габаритные размеры ОЦ (вместе с отдельно расположенными агрегатами и электрооборудованием), мм:
- - длина, не более
- - ширина, не более
- - высота, не более
- 6900
- 6900
- 5800
