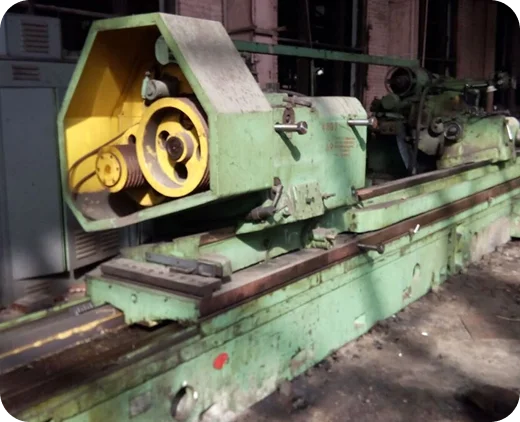

поставка после модернизации и капитального ремонта
круглошлифовальный станок мод.3м197ф3

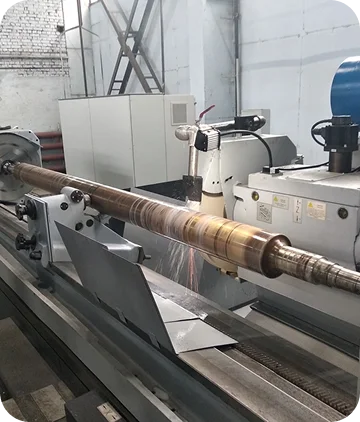

Станок модели 3М197 модернизированный предназначен для наружного шлифования цилиндрических и пологих конических (с небольшим углом конуса) поверхностей изделий.
На станке можно выполнять продольное шлифование с автоматической поперечной подачей при реверсе стола, продольное и врезное шлифование при ручном управлении, шлифование бочкообразных, ступенчатых, криволинейных наружных поверхностей по программе.
800 мм
максимальный диаметр обработки
80 мм
минимальный диаметр обработки
6000 мм
максимальная длина обработки
10 000 кг
максимальная масса обработки
20..50 м/с
скорость резания
8..80 об/мин
частота вращения планшайбы
750х305х100 мм
размеры шлифовального круга
43 400 кг
масса станка

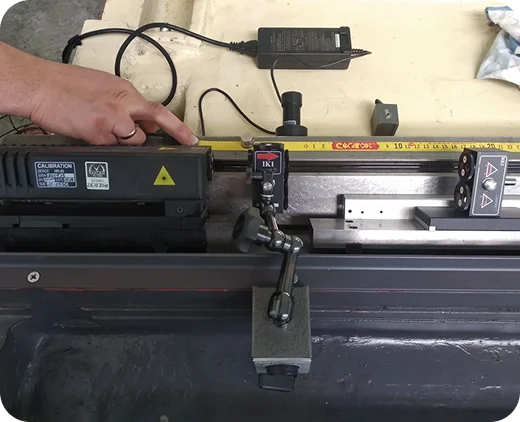

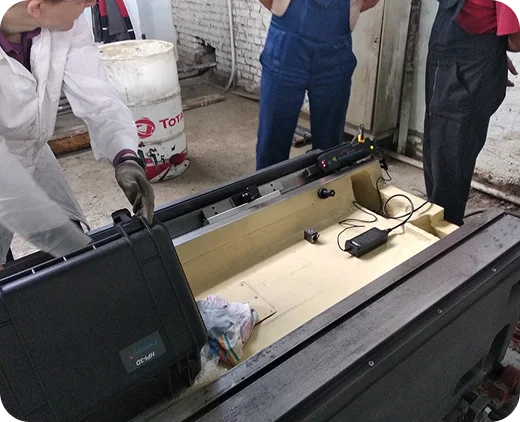

модернизация узлов
и этапы ремонта

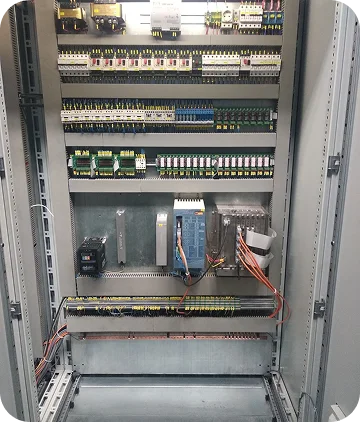

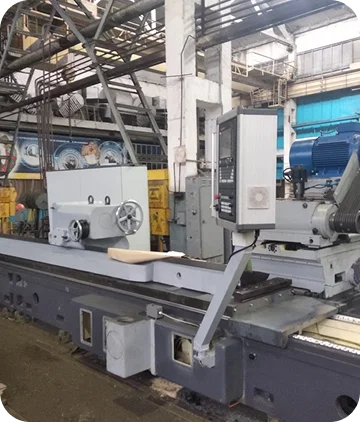

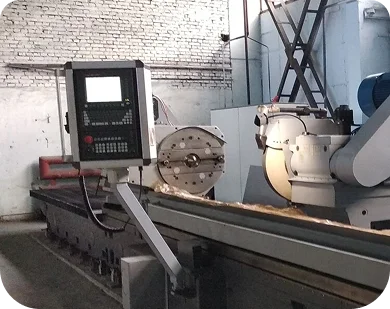

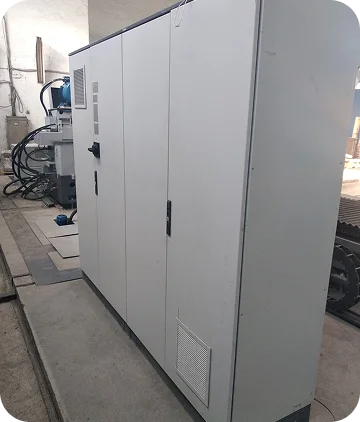

Современная система ЧПУ NC-310
Устройство ЧПУ NC-310 использует высокоскоростную шину SSB для связи между пультом и блоком управления, обеспечивая распределённое управление аналоговыми и цифровыми сигналами. Открытая архитектура позволяет адаптировать систему для сложных задач, включая создание пульта с програмируемыми кнопками.

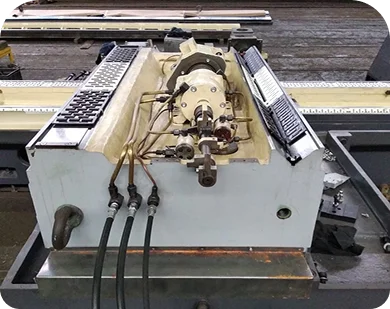

Модернизация систем шлифования

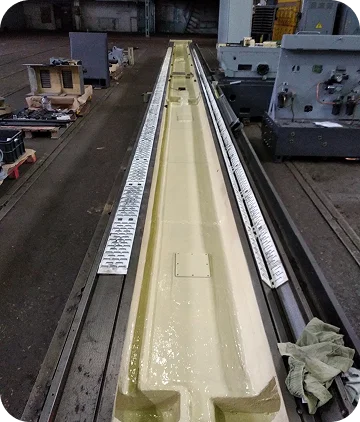

Направляющие шлифовальной бабки и шлифовального стола реализованы на направляющих качения представляющие собой комплект одноразмерных роликов установленных в пластиковых кассетах.

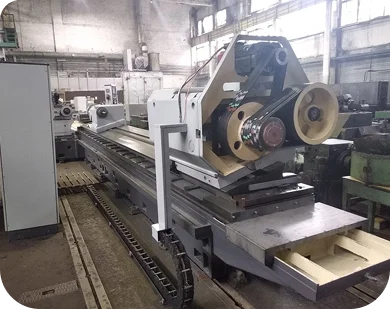

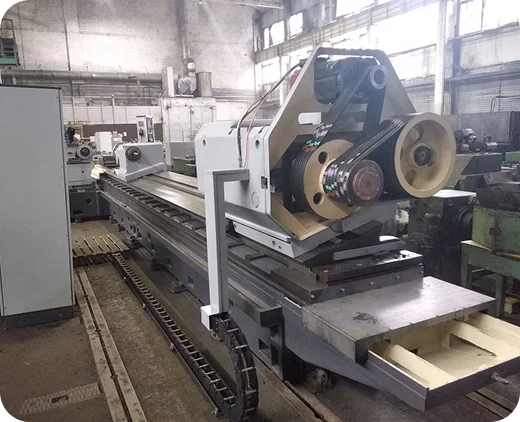

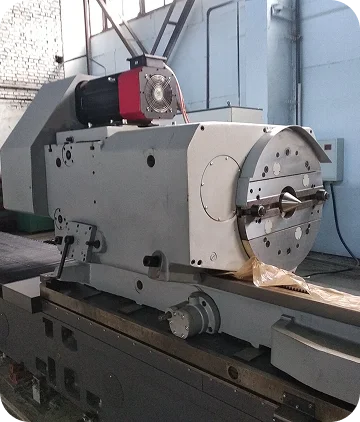

Модернизация системы вращения
Вращение изделия реализована как управляемая ось от специального асинхронного двигателя с обратной связью через систему шкивов. Специальная двухшарнирная планшайба для привода вращения изделия.

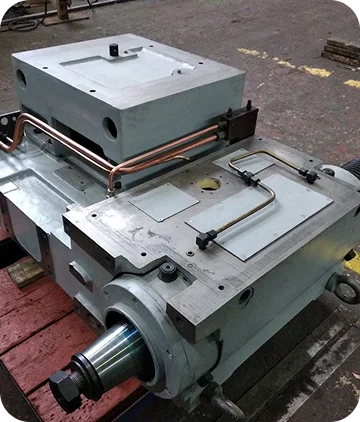

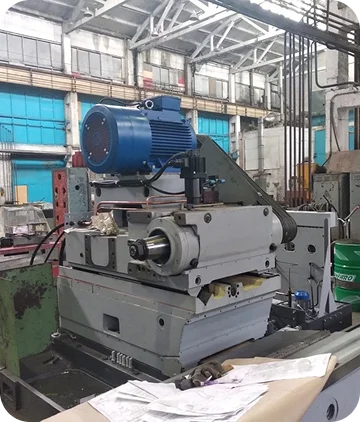

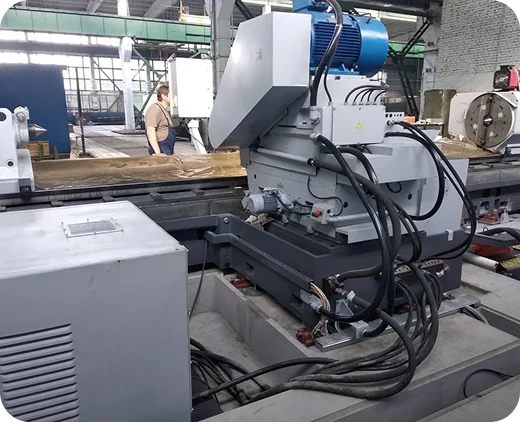

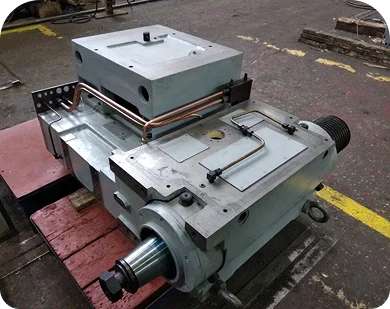

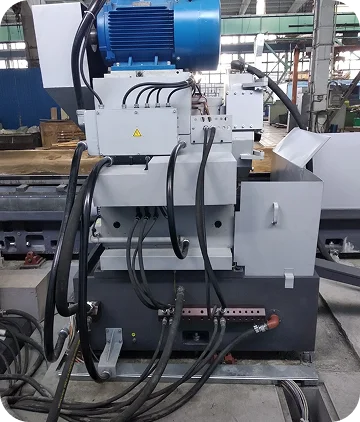

Модернизация шпинделя
Шпиндель шлифовальной бабки установлен в двух трехвкладышных гидродинамических подшипниках скольжения с автоматической смазкой.

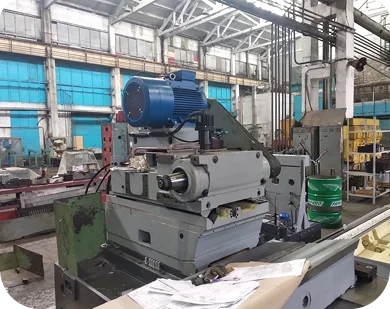

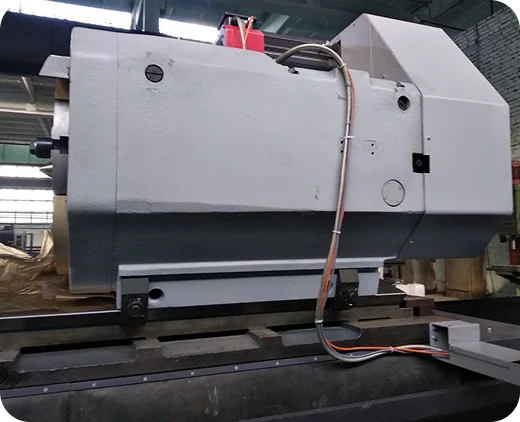

Модернизация подкладной плиты

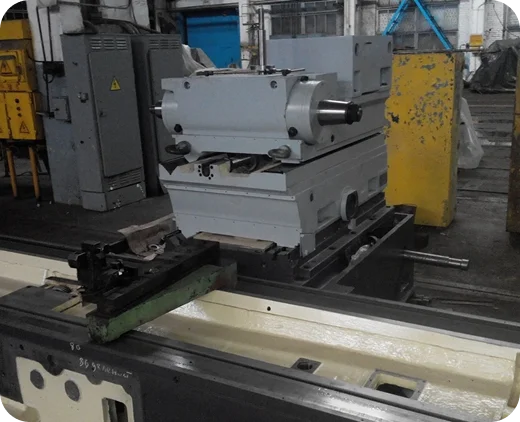

Шпиндельная бабка смонтирована на подкладной плите, позволяющей осуществлять установочные перемещения для быстрой переналадки на детали с разными диаметрами, с приводом от электродвигателя.

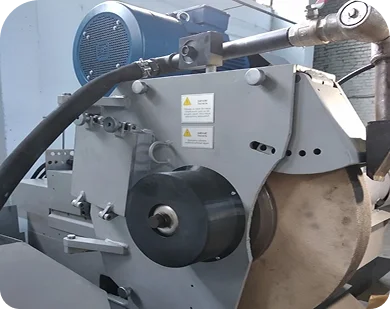

Прибор правки шлифовального круга
На станке установлен полуавтоматический прибор правки шлифовального круга. Станок позволяет производить балансировку шлифовального круга на ходу.

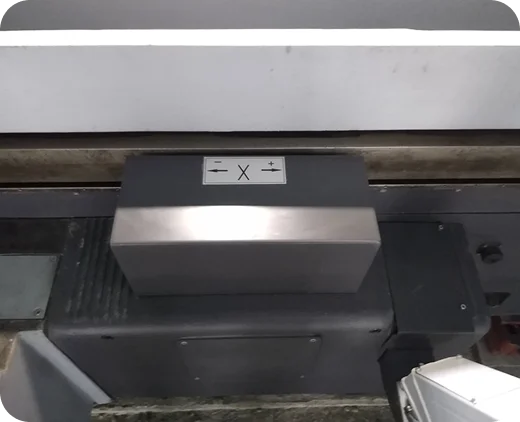

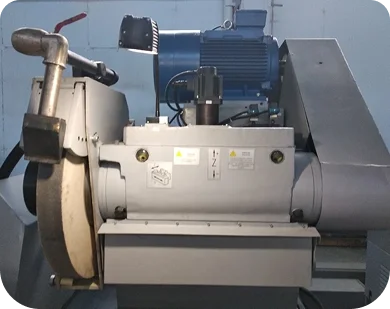

Перемещение бабки серводвигателем
Перемещение стола реализовано от отдельного серводвигателя через зубчатую рейку. Перемещение шлифовальной бабки реализовано от отдельного серводвигателя через ШВП.

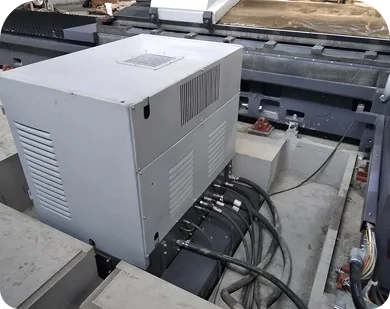

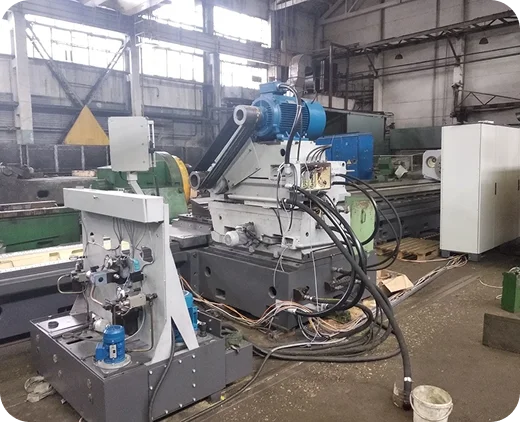

Модернизация гидросистемы
Гидросистемой станка осуществляется быстрый подвод и отвод шлифовальной бабки; смазка подшипников шпинделя шлифовальной бабки; смазка направляющих стола и шестерен привода стола; смазка механизмов станка.

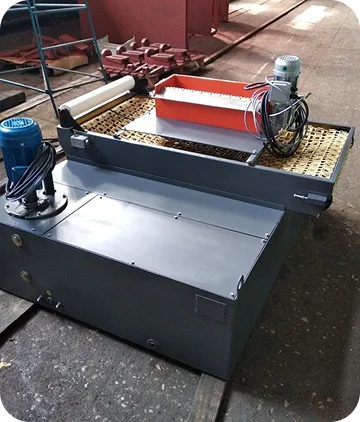

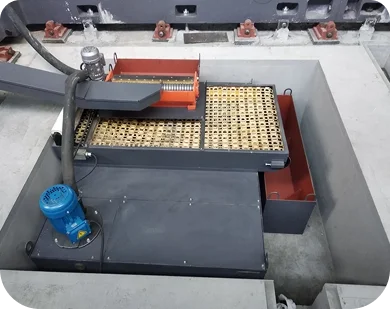

Модернизация системы СОЖ

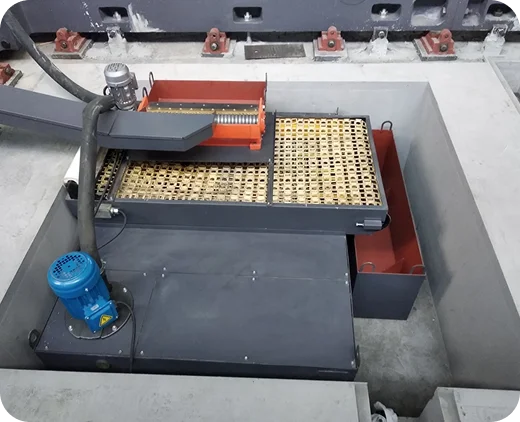

На станке смонтирована система подачи СОЖ в зону резания с механизмами грубой и тонкой очистки.

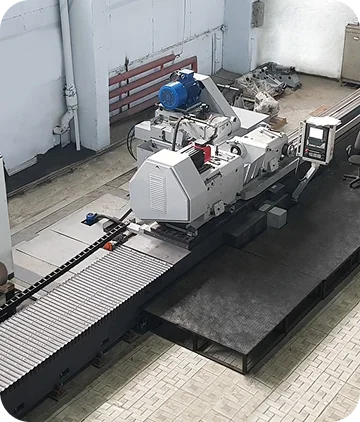

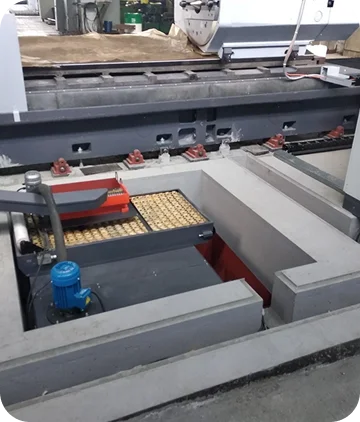

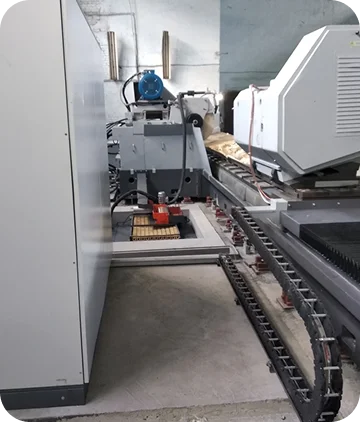

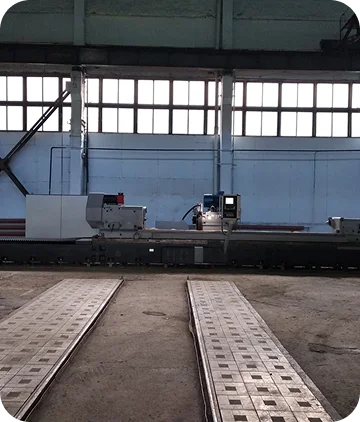

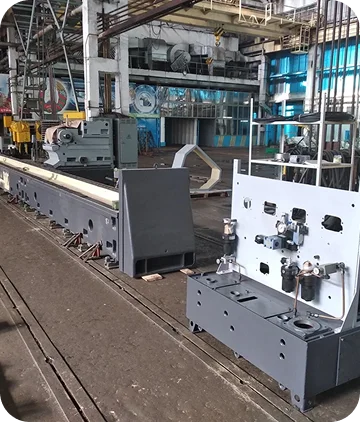

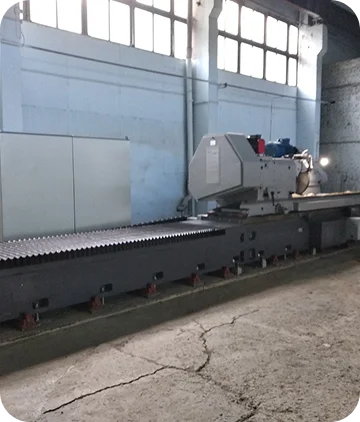

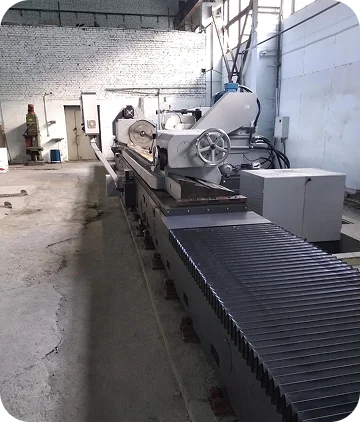

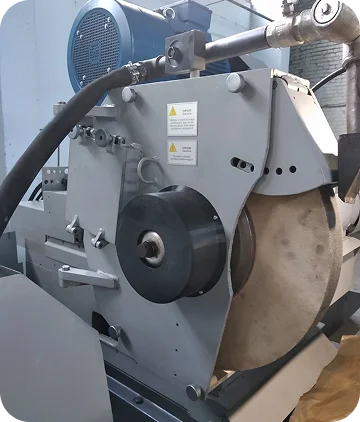

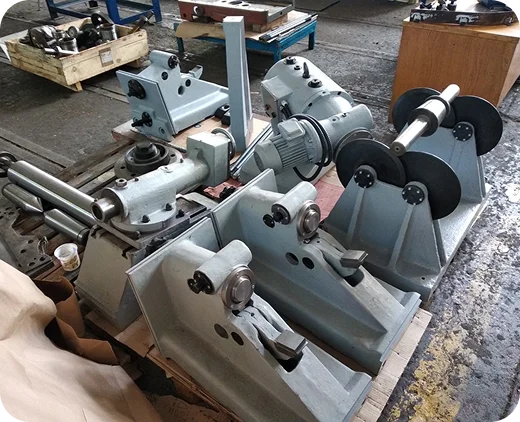

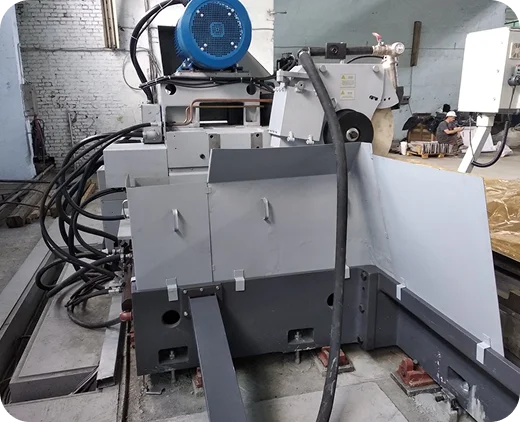

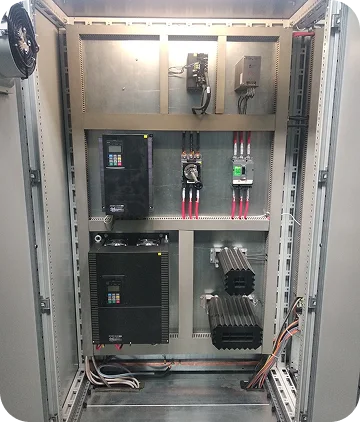

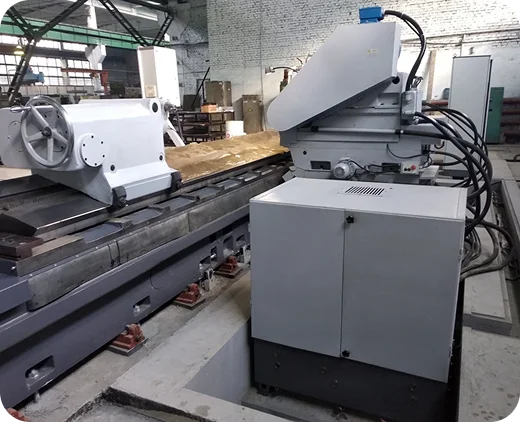

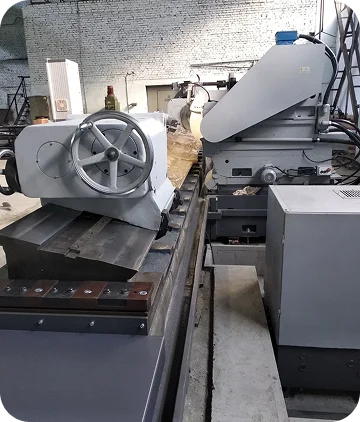

основные узлы станка
после модернизации
