Поставка токарно-карусельного станка мод. 1К540

Станок предназначен для выполнения разнообразных токарно-карусельных и фрезерно-расточных работ. На станке можно производить чистовую обработку деталей сложной конфигурации массой до 125000 кг из чугуна, стали, цветных металлов и их сплавов. На станке производится обтачивание и растачивание цилиндрических, конических поверхностей с помощью системы ЧПУ, наружное и внутреннее точение тел вращения с криволинейной направляющей при помощи системы ЧПУ, проточка торцов, подрезка, прорезка канавок, сверление, фрезерование, растачивание с помощью токарно-фрезерного суппорта, нарезание резьбы метчиками и резцом в отверстиях соосных и несоосных оси вращения планшайбы.

8 000 мм

макс. диаметр обработки

2 500 мм

макс. высота обработки

125 000 кг

макс. масса обработки

4 000 мм

диаметр планшайбы

240 кНм

макс. момент резания

220 х 220 мм

сечение ползунов

20..400 об/мин

частота вращения расточного шпинделя

130 000 кг

масса станка

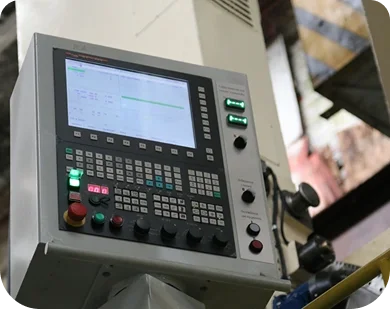

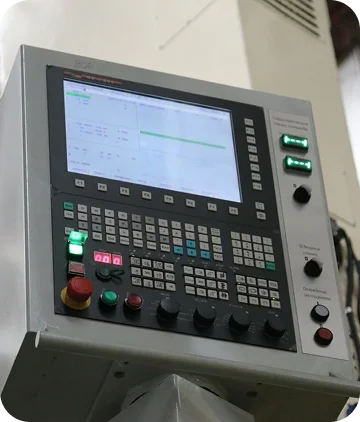

На станке установлена современная система УЧПУ NC-400S.
NC-400S управляет в режиме реального времени одновременно 18 осями с одновременной интерполяцией и имеет 8 осей «от точки к точке». Предусмотрен тачскрин-экран, встроенные циклы визуального программирования, каждая из систем может одновременно управлять пятью процессами, в которых может быть до 16 осей.

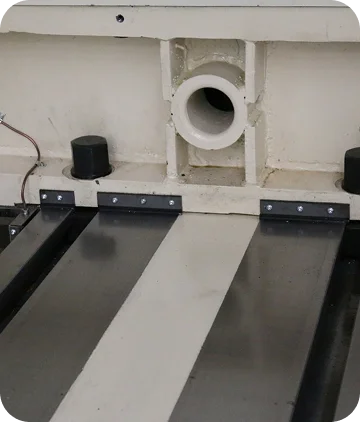

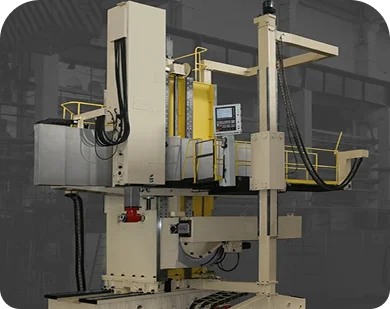

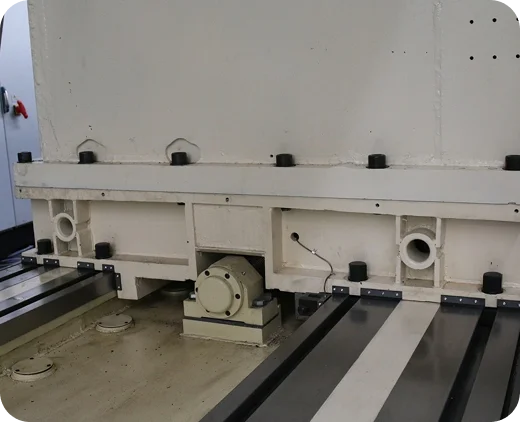

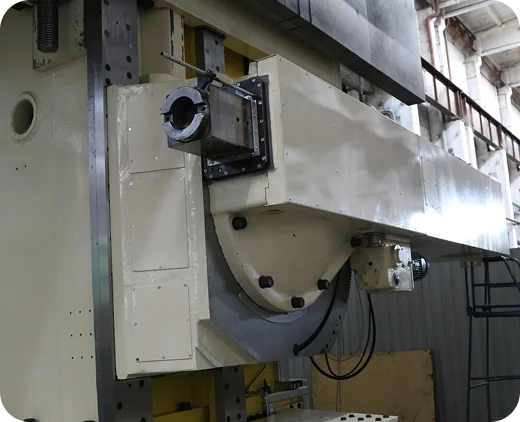

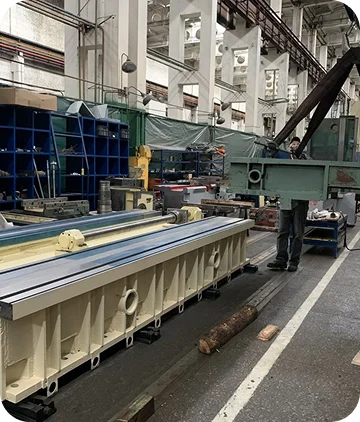

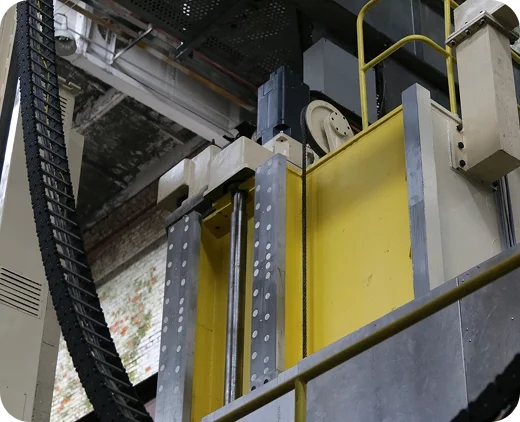

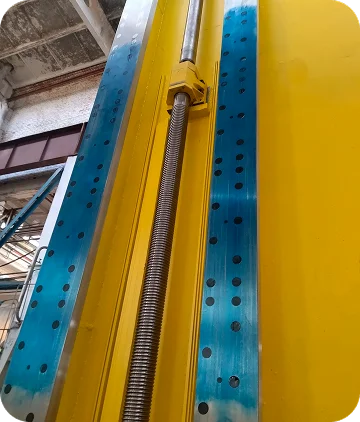

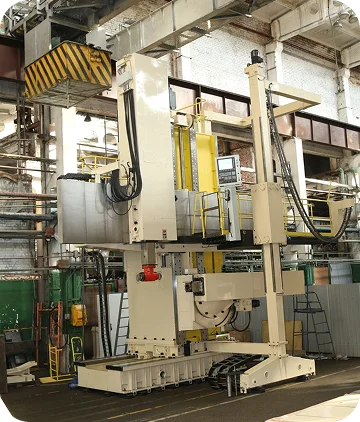

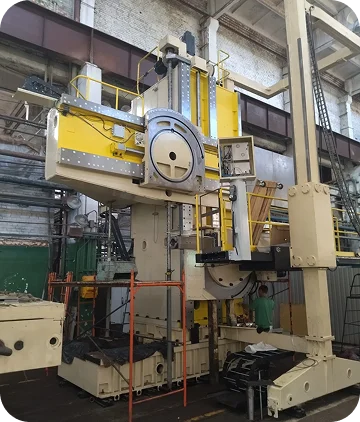

Компоновка станка с подвижной стойкой, которая может перемещаться по станине, и консольной поперечиной, перемещающейся по направляющим стойки, позволяет эффективно использовать станок при обработке деталей диаметром до 8000 мм. Сварные корпусные детали обеспечивают высокую жесткость несущей системы станка, в сочетании со значительной мощностью привода главного движения это позволяет производить обработку заготовок на силовых и скоростных режимах резания.

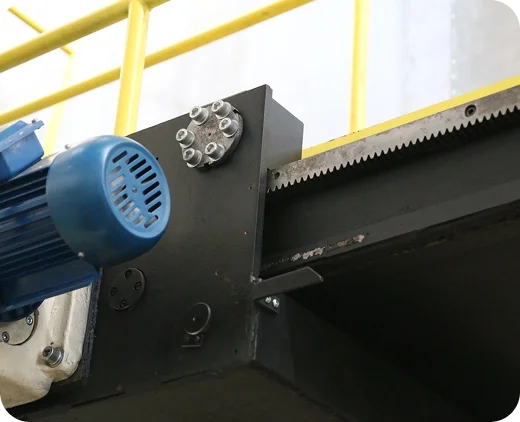

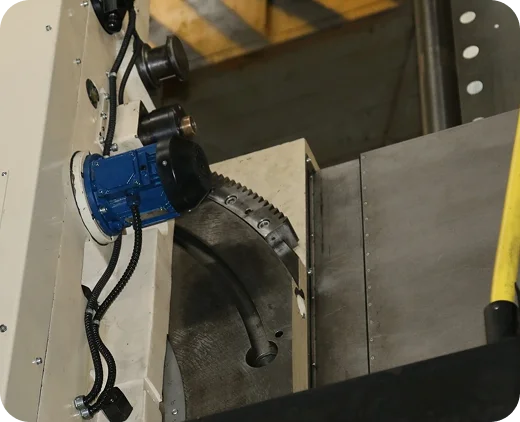

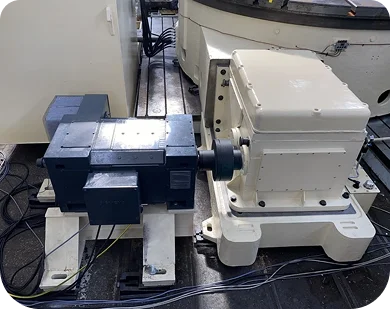

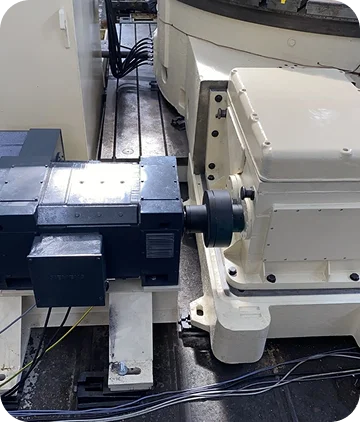

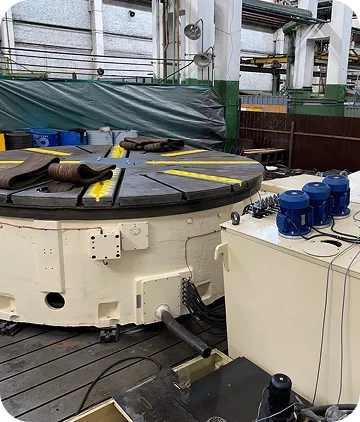

Кроме главного привода, имеется привод круговой подачи и позиционирования планшайбы, управляемый от ЧПУ. Широкий диапазон регулирования скорости вращения планшайбы и величины подачи дает возможность наиболее эффективно использовать режущий инструмент из быстрорежущей стали и твердого сплава.

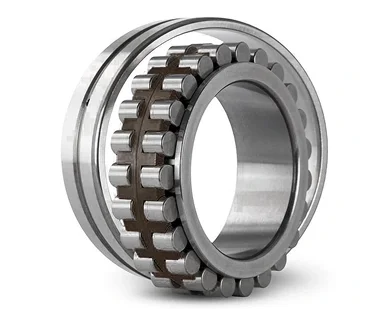

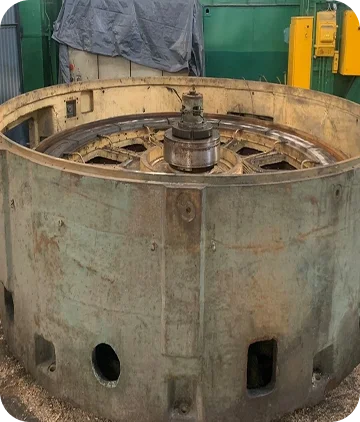

Радиальной опорой планшайбы служит прецизионный двухрядный роликовый подшипник с регулируемым радиальным зазором, осевой опорой – круговые гидростатические направляющие, обеспечивающие высокую грузоподъемность, точность вращения и долговечность работы направляющих планшайбы.

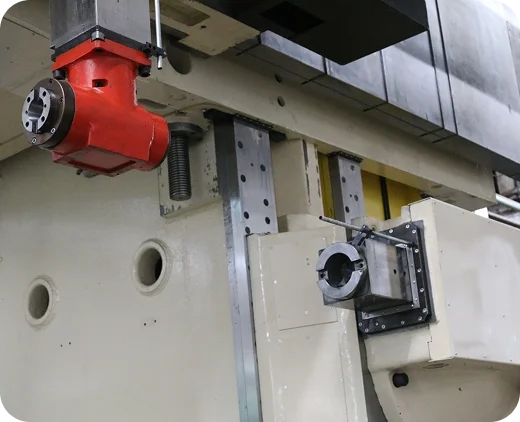

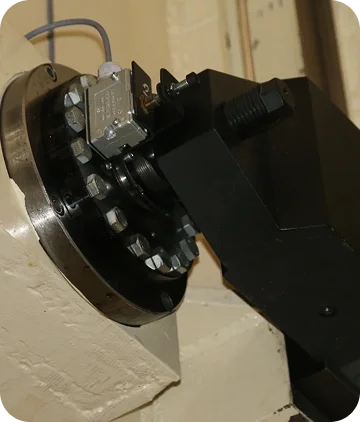

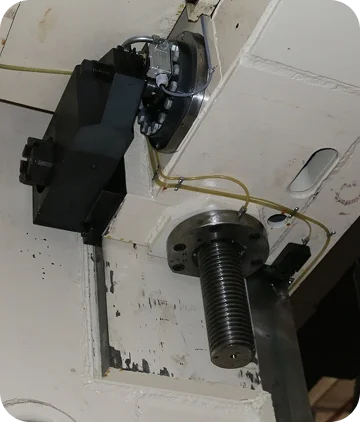

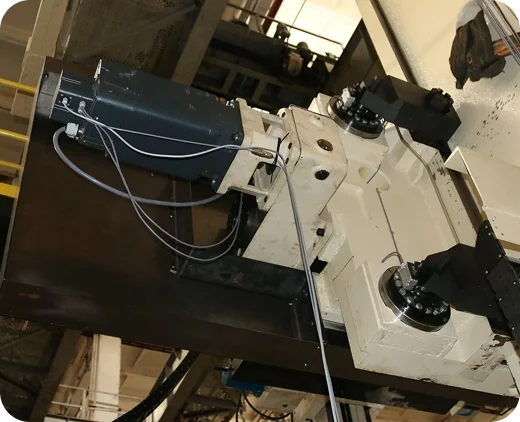

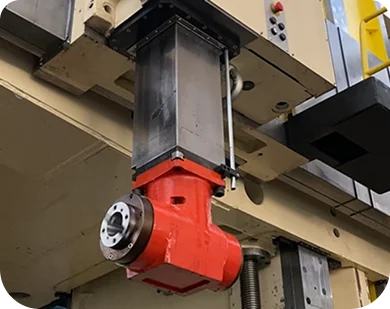

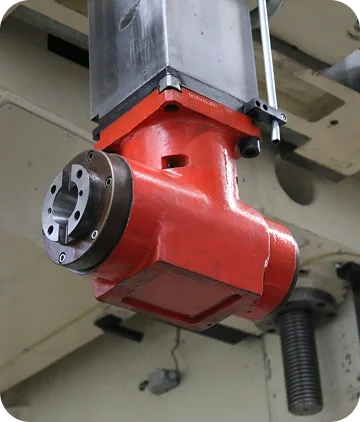

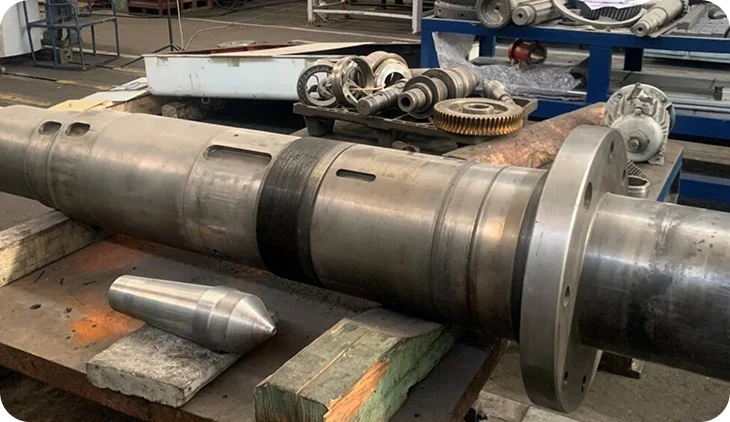

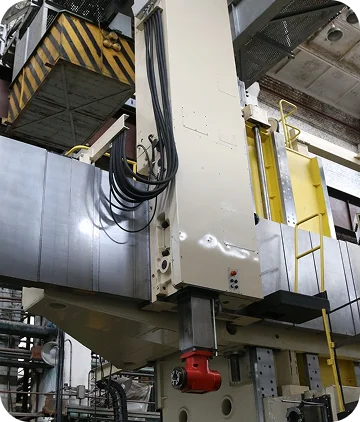

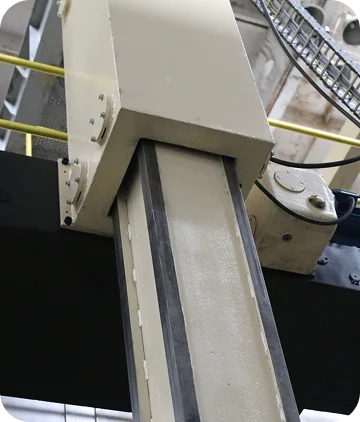

В ползун вертикального токарно-фрезерного суппорта встроен шпиндель, который имеет отдельный привод. Зажим резцедержателей в ползуне бокового токарного суппорта или расточных оправок в шпинделе токарно-фрезерного суппорта осуществляется от электромеханических зажимных головок. Смена инструмента производится вручную.

ДО / ПОСЛЕ

Поставка токарно-карусельного станка мод. 1К540

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ПОСЛЕ РЕМОНТА
